Układy mieszane

W uzasadnionych przypadkach stosuje się układy mieszane wykorzystujące zalety dwóch typów układów: w tym przypadku układu dwuliniowego i progresywnego. Część układu dwuliniowa, odpowiada za dostarczenie środka smarnego na duże odległości. Zasila też punkty o dużym zapotrzebowaniu na smar poprzez rozdzielacze dwuliniowe. Jeśli w danym miejscu znajduje się duża ilość punktów smarnych (o niedużym zapotrzebowaniu na smar) - to za smarowanie tych punktów odpowiada układ progresywny, zasilony z wyjścia rozdzielacza dwuprzewodowego. Zastosowanie podukładów progresywnych zwiększa (nawet wielokrotnie) ilość punktów smarowania; w stosunku do zwykłych układów dwuliniowych. Pozwala również na znaczne zróżnicowanie dawek smaru w punktach leżących blisko siebie. Stosuje się również układy wieloliniowo-progresywne, w których punkty smarne o dużym zapotrzebowaniu na środek smarny zasilane są bezpośrednio z wyjść pompy. Z pozostałych wyjść zasilane są układy progresywne.

Charakterystyka:

• wysokie ciśnienie pracy,
• wysoka dokładność wielkości dawki środka smarnego,
• możliwość budowy rozległych systemów,
• mała wrażliwość na temperaturę pracy,
• możliwość stosowania w szerokim zakresie temperatur,
• możliwość rozbudowy układu,
• różnorodność wariantów i typów.

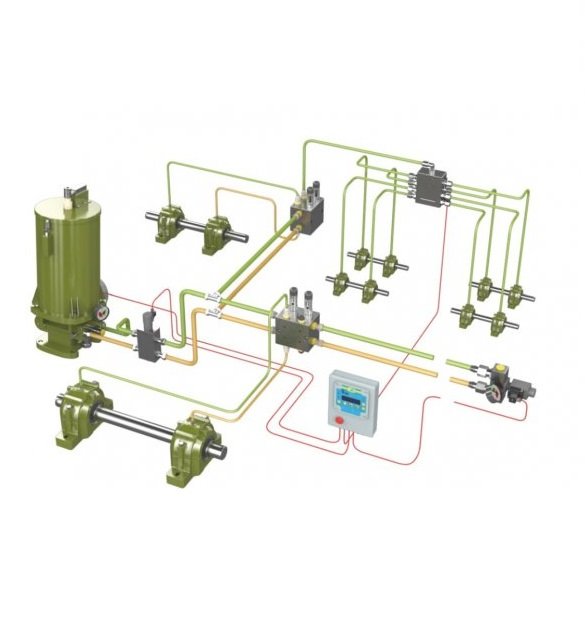

Na typowy układ wieloliniowy składają się:

• wysokociśnieniowa pompa smarowa,
• stały przewód główny tłoczny,
• stały przewód główny odprężający,
• zawór główny,
• przewody smarowe główne,
• rozdzielacze dwu
• przewodowe,przewody smarowe,
• czujnik (wyłącznik) końcowy ciśnienia,
• system sterowania,
• punkty smarowe,
• rozdzielacz dwuprzewodowy zasilający rozdzielacz progresywny,
• rozdzielacz progresywny
• czujnik ruchu tłoczka rozdzielacza progresywnego,
• przewody smarowe rozdzielaczy progresywnych.
